首页 >> 产品中心 >>离心萃取机 >> CTL-150N离心萃取机
详细说明

CTL-150N离心萃取机

收藏
  • 商品说明
  • 产品参数

离心萃取机是利用离心力实现液液两相萃取、分离、混合传质、反应、洗涤等多功能设备。具有比重差(互不相融)的两相液借助离心力进行液液分离/萃取。由不融合的两相液分别进入离心萃取机内,通过旋转转子和混合叶轮进行充分混合,促使溶质转移,混合后吸入转子内部逐渐分离/萃取。分开的液相分别汇集到轻相重相的两收集腔并分别从出口排出。可以通过调换堰板和转速满足不同密度、不同粘度的物料。

  离心萃取/液-液分离工作原理(图示)


  离心萃取机进行液液分离/ 萃取时将一种或多种溶质的溶液(图示蓝色)。具有密度差.不融合的溶液(图示黄色)进入设备混合腔。旋转转鼓和混合叶轮进行物料混合(图示绿色)。混合液吸入转鼓进行分相,旋转转鼓的离心力和物料的重力将重相(蓝色)分散到转鼓外侧,重相液从可调重相堰板溢流到重相收集腔并排出。轻相液(黄色)在转鼓内侧从轻相堰板溢流到轻相收集腔并排出。

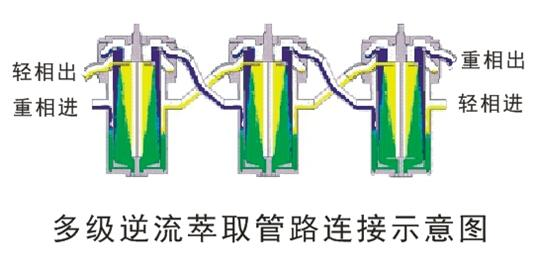

  多级逆流萃取(图示)

  多级逆流实现多种物料的提取工艺,提取纯度,澄清度等。工艺简洁,萃取之间无需设泵,灵活增加级数达到更佳生产工艺要求。

 根据工艺要求,如:反应,洗涤,反萃等工艺直接在流程管道中增加或排出。

 离心萃取机性能特点:

  1.立式直联电机驱动、结构紧凑,占地面积小

  2.停留时间短、分相迅速

  3.结构简洁,操作简单方便

  4.方便单级或多级串联逆流或错流洗涤和萃取

  5.适应性能强,通过调换堰板和转速可满足不同密度、不同粘度的液体物料

  6.机内容积小,节省萃取剂、溶剂或洗涤剂

  7.全密封操作,有利于防爆,有毒、有害,易挥发性等物料

  8.连续分离/萃取,处理量大

  9.多级串连操作中间无需设泵,任意增加级数达到超佳

  10.多种搅拌设计,对剪切敏感,易乳化等物料有良好的改善

  11.混合彻底,萃取效率高

  12.无人监控连续运转等优势特点

典型应用:

型式的离心萃取机广泛用于不含固体或含少量固体体系的液/液萃取或分离领域。如:
◆油水分离(原油\重油\柴油等除水、除盐)
◆制药(如利用乙酸乙酯、二氯甲烷、正丁醇、氯仿等)
◆中药提取(茶叶萃取茶妥酚、中药萃取大蒜油等)
◆农药(马拉硫磷等萃取)
◆生物工程(营养液、干扰素等萃取)
◆化工\精细化工(催化剂萃取等)
◆湿法冶金(利用多级萃取、反萃等工艺提取镍、铜、铀等稀有金属)
◆食品(食用油、香料、精炼油、食品色素等分离或萃取)
◆香料行业
◆印染行业(印染污水的处理回收)
◆环保行业(利用多级萃取、反萃等工艺含酚污水处理、船舶污水中的油水分离、油水分离、地下水分离或萃取提纯等)
◆化妆品行业(萃取营养成分等)
◆液/气两相的分离(从液相中去除气泡等)


型号转鼓直径处理量电机电压运行功率进/出口外形尺寸 (mm)质量
(mm)(L/h)(V/AC)(KW)(mm)长×宽×高(kg)
CTL50-N502~1203800.08-0.1Φ18/Φ18240×280×75050
CTL150-N150100~10003800.5-1Φ34/Φ34500×500×1200250
CTL250-N2501000~30003801-2Φ57/Φ57725×725×1700600
CTL350-N3503000~100003802-4Φ89/Φ89910×910×21001000
CTL450-N4508000~150003804-7.5Φ89/Φ891100×1100×22001500
CTL550-N55012000~300003807-11Φ108/Φ1081300×1300×27002000
CTL650-N65025000~5000038011-15Φ133/Φ1331500×1500×29003000
CTL800-N80040000~7000038015-22Φ140/Φ1401800×1800×31003500
CTL1000-N100060000~12000038018-25Φ168/Φ1682200×2200×37504000
